產(chǎn)品概述
QHLY 220是主要用于紅磷阻燃塑料的磷化氫抑制劑。
紅磷阻燃塑料在加工和使用過程中，會釋放有毒的磷化氫， 紅磷遷移到制品表面造成“發(fā)汗“和“起霜“等現(xiàn)象，紅磷酸化會對腐蝕制品周圍的金屬件。
QHLY 220可以有效抑制和減少加工過程中產(chǎn)生有害物質(zhì)磷化氫的釋放80%以上，抑制紅磷遷移、析出，中和紅磷酸化產(chǎn)物。本品對次磷酸鹽阻燃體系中磷化氫釋放也有抑制作用。
主要成分
金屬鹽復(fù)合物
外 觀
本產(chǎn)品為淺藍(lán)綠色粉末
作用機(jī)理
利用金屬鹽與磷化合物進(jìn)行配合與化合形成性質(zhì)穩(wěn)定的配體和化合物，從而達(dá)到抑制紅磷遷移，中和紅磷酸化產(chǎn)物，減少磷化氫釋放的效果。
產(chǎn)品特性
● 在紅磷阻燃塑料中，本產(chǎn)品能有效減少紅磷酸化對金屬件的腐蝕，能減少磷化氫的產(chǎn)生，還可以有效防止紅磷的遷移，穩(wěn)定產(chǎn)品色相,提高黑色產(chǎn)品顏色飽和度；
● 在活潑的次磷酸鹽阻燃塑料中，本產(chǎn)品少量添加, 可降低磷化氫釋放80%以上；
● 添加本品不影響阻燃劑效果，對材料的加工性能和物理機(jī)械性能影響小。

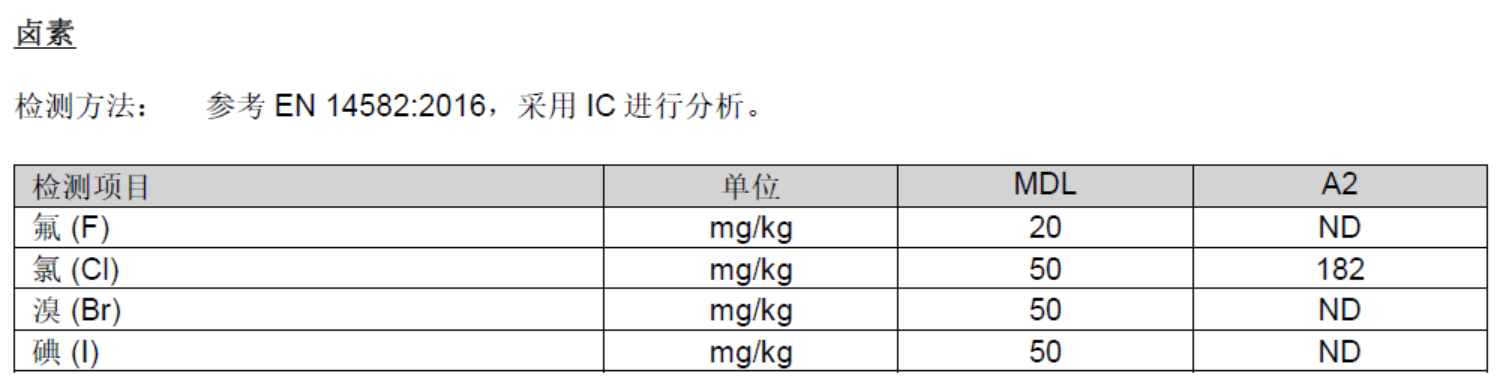

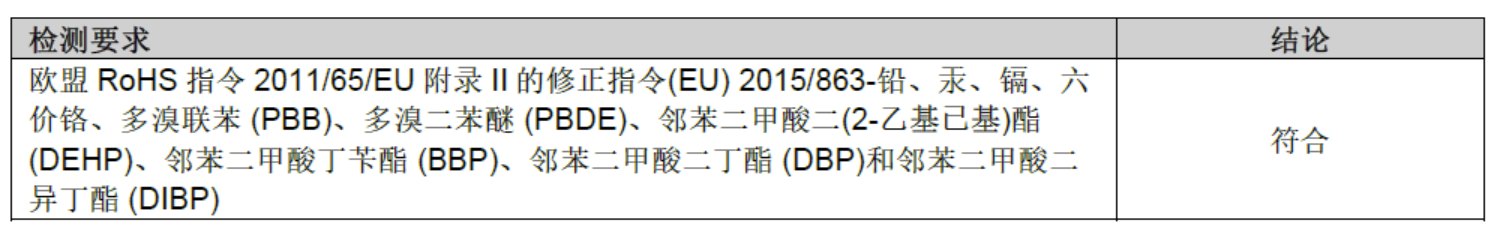

● 本品符合ROHS（十項(xiàng)）要求，符合歐盟IEC 61249-2-21:2003鹵素限值要求。
力學(xué)性能測試
1# 尼龍紅磷阻燃 不加 磷化氫抑制劑
2# 尼龍紅磷阻燃+0.2%QHLY220 磷化氫抑制劑
2#添加游離磷抑制劑對配方的阻燃性能沒有影響。
2#添加游離磷抑制劑后材料流動性增加，強(qiáng)度和熱變形溫度略有下降，總體力學(xué)性能變化不大。
|
測試項(xiàng)目 |
測試方法 |
測試條件 |
1# |
2# |
|
拉伸強(qiáng)度（Mpa） |
ISO 527 |
5mm/min |
150.7 |
146.25 |
|
斷裂應(yīng)變（%） |
ISO 527 |
5mm/min |
1.45 |
1.6 |
|
彎曲強(qiáng)度（Mpa） |
ISO 178 |
2mm/min |
225.5 |
221.5 |
|
彎曲模量（Mpa） |
ISO 178 |
2mm/min |
7380 |
7565 |
|
簡支梁無缺口沖擊強(qiáng)度（KJ/m2） |
ISO 179-1 |
23℃,7.5J |
74.5 |
74.88 |
|
簡支梁缺口沖擊強(qiáng)度（KJ/m2） |
ISO 179-1 |
23℃,2J |
8.45 |
8.9 |
|
熔融指數(shù)（cm3/10min） |
ISO 1133-1 |
275℃*5Kg |
29.7 |
33.6 |
|
密度（g/cm3） |
ISO 1183-1 |
23℃ |
1.358 |
1.348 |
|
灰份（%） |
ISO 3451-1 |
750℃ |
26.3 |
25.74 |
|
熱變形溫度（℃） |
ISO 75 |
0.45MPa,120℃/h，64mm |
>250 |
>250 |
|
熱變形溫度（℃） |
ISO 75 |
1.8MPa,120℃/h，64mm |
240.5 |
237.2 |
|
阻燃性 |
UL-94 |
1.6mm |
V0 |
V0 |
|
阻燃性 |
UL-94 |
3.2mm |
V0 |
V0 |
適用范圍
適合對于阻燃，機(jī)械力學(xué)性能，金屬腐蝕，環(huán)保和無鹵要求都較高的紅磷阻燃體系如：紅磷阻燃尼龍。推薦用于黑色料；因?yàn)楸酒窌共牧仙嘧儼担?strong>不建議用于本色料。

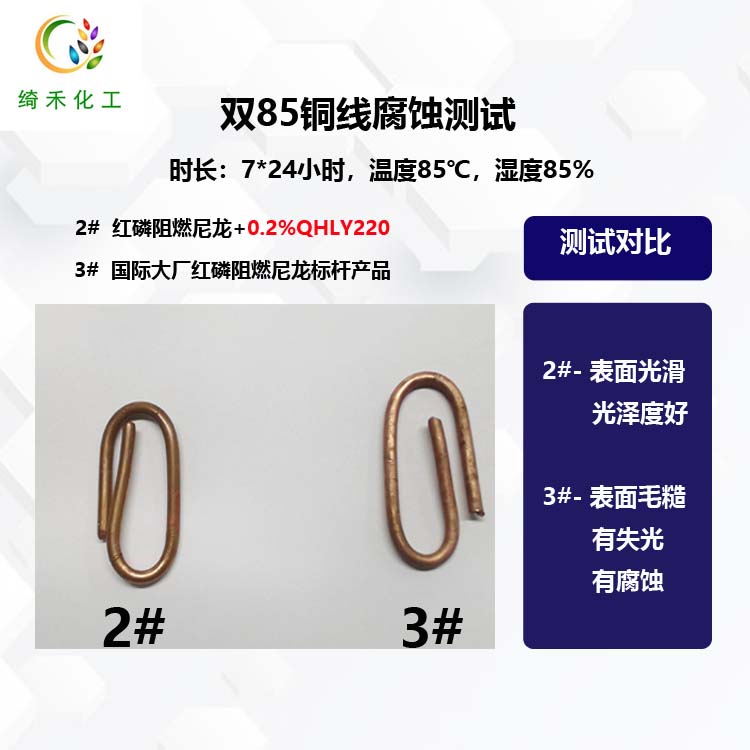

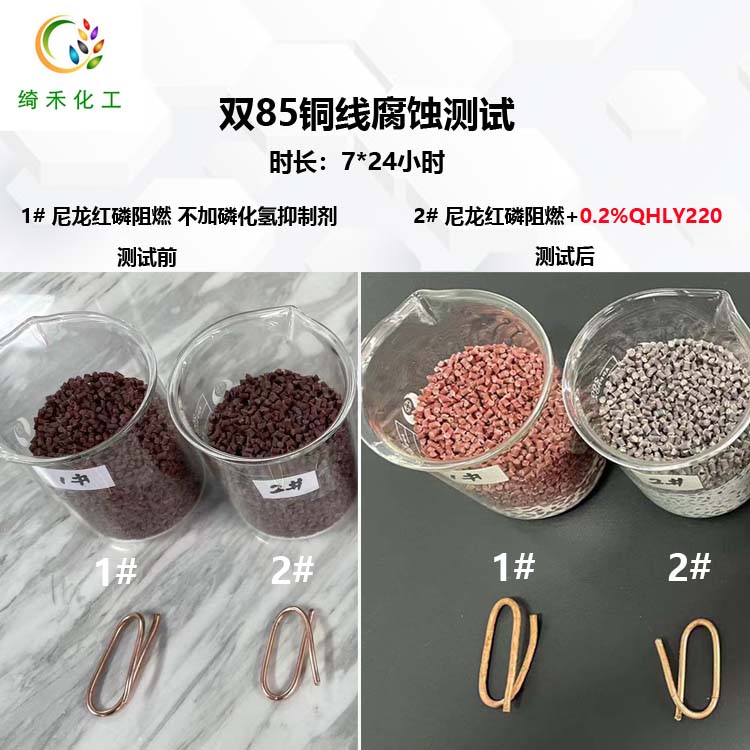

本品用于尼龍紅磷阻燃體系中，在充分分散和混合條件下，制品可通過7*24小時 雙85銅片腐蝕測試。
用法用量
本產(chǎn)品的添加量0.1-0.3% （基于改性塑料總配方）
推薦雙螺桿共混添加，混料時添加少量粘合白油，可以防止粉料分層，分散均勻。
包裝和儲存
通常的包裝為10kg包裝
避免陽光、紫外光照射；室溫儲存，避免高溫、避免潮濕。
聲明：
以上 所述是盡我們技術(shù)人員所知而提供的建議，測試與取樣均為典型狀態(tài)。不能肯定客戶完全能夠重復(fù)。因此，本公司不負(fù)責(zé)根據(jù)建議條件下做出的任何結(jié)果。
